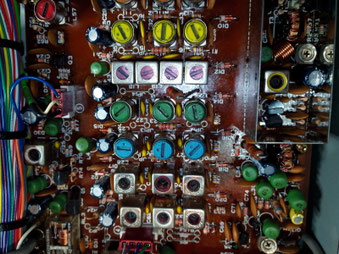

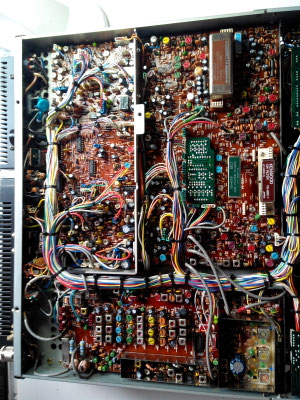

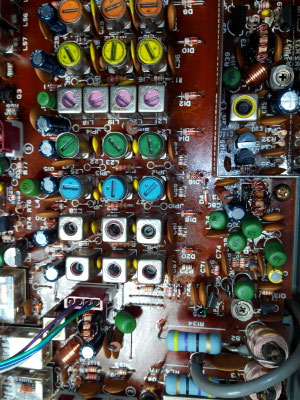

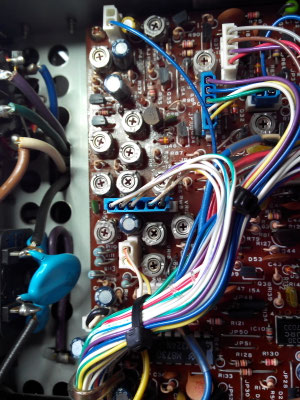

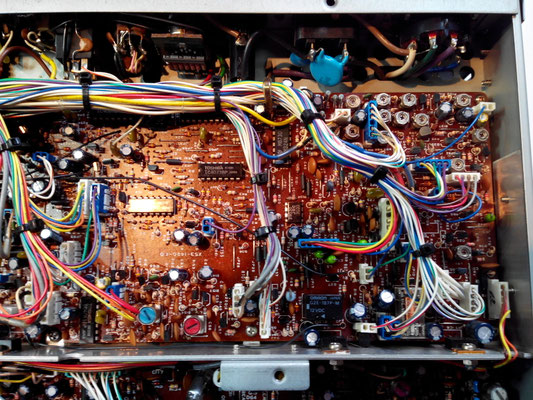

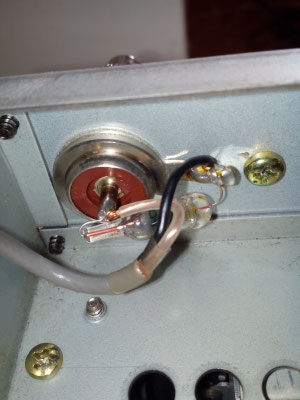

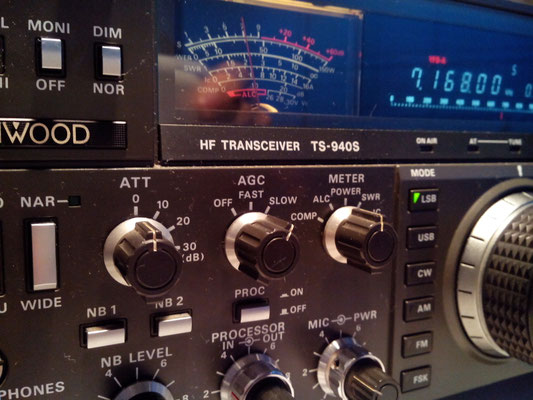

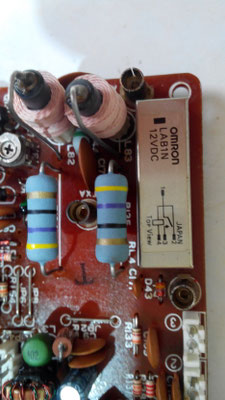

Schede interne del TS-940S

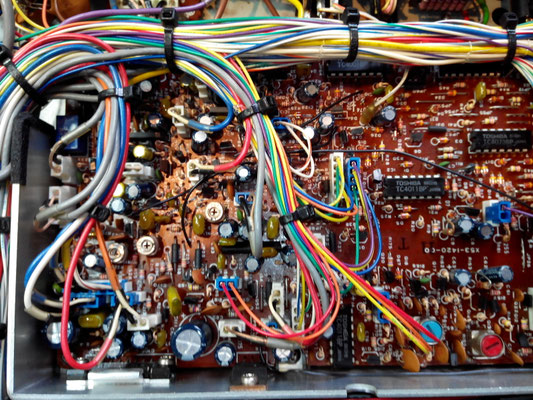

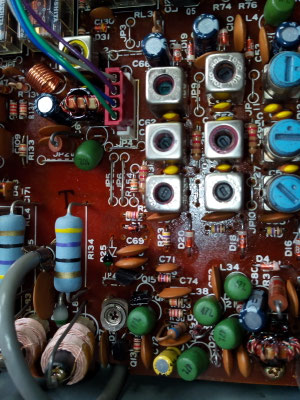

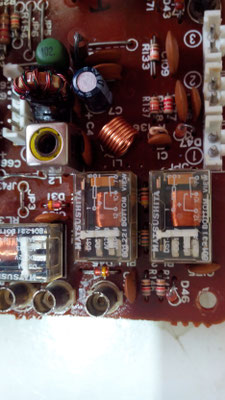

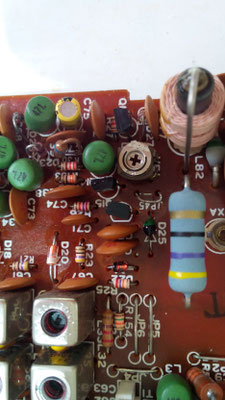

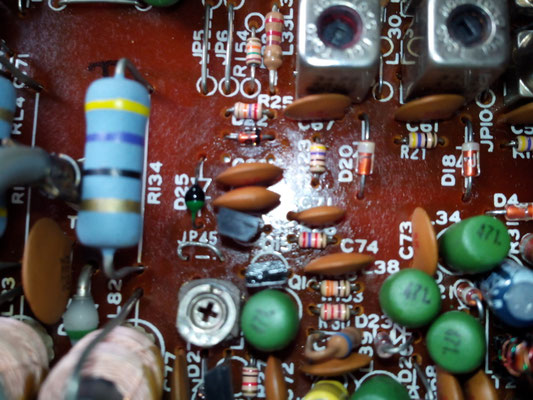

La parte di circuito della RF-unit dove si trovano i due JFET 2SK125 (gli altri due sono nella control board) che si supponeva fossero montati erroneamente (Non e' vero !!).

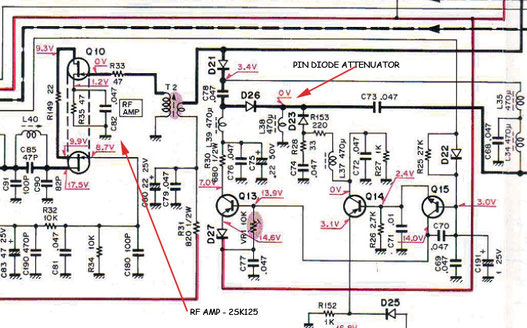

Si tratta di una configurazione "simil-cascode", che e' stata documentata anche nell'ARRL Amateur Radio Handbook del 1977.
<========== QUI
Le modifiche ufficiali Kenwood sono documentate, ed e' possibile trovarle in rete.
I punti "deboli" di questa magnifica radio stanno soprattutto nella sezione di alimentazione. In un 940 "vergine"

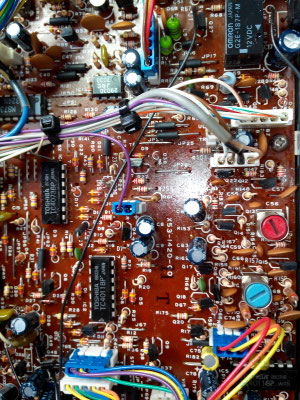

gli elettrolitici della board AVR-Unit sono sottodimensionati per la tensione di lavoro. La cosa migliore da fare e' sostituirli con elettrolitici moderni, con grade 108°C, e con tensione di lavoro di almeno 25 Volt per quelli piccoli, e almeno 65V per quelli piu' grandi.
Volendo, si puo' fare una modifica aggiungendo un circuito di crowbar per proteggere i finali nel caso che i transistor di regolazione dovessero andare in corto.
Altre modifiche sul 940, se non documentate da Kenwood, sono, a mio avviso, marginali.
Certamente non ha la dinamica di una radio moderna (pero' gli OM dimenticano di usare l'attenuatore d'antenna), gli manca forse un DNR (negli anni 80 non era necessario, non c'erano le cineserie di adesso che sparano RFI a largo spettro), ma se provate ad ascoltare il CW su un TS940S dotato del suo filtro stretto a 500 HZ, rimarrete meravigliati dalla pulizia e dalla mancanza di ringing.
