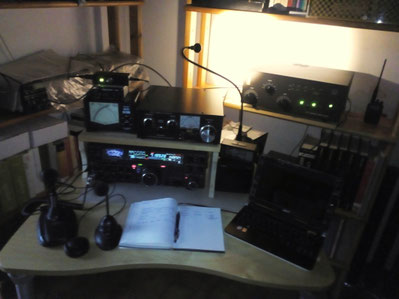

Oggi la mia piccola stazione radio comprende un ricetrasmettitore Yaesu FT-2000, un Kenwood TS-940S (che mantengo in ottime condizioni) e un FT-897D che uso quando vado in vacanza.

Le antenne sono : un dipolo OCFD (Dipolo alimentato fuori centro,detto in origine anche Windom, ma la windom vera era altra cosa), una direttiva due elementi tribanda della Mosley, M32A, e una mini direttiva della EAntennas per 50-70-144 MHz.

Di solito uso la potenza della radio (100W) e a volte, specie nei DX o in situazioni di pile-up, mi aiuto con qualche watt in piu' usando un lineare della ACOM, il 1010.

A proposito di potenza, tenete conto, cari amici OM, che per guadagnare un punto S nella scala dell'S-meter occorre quadruplicare (si !, x 4) la potenza. Quindi se si arriva S7 con 100W, giusto per fare un esempio, per avere S9 occorre aumentare la potenza a 800W! Ne vale la pena? Certo, a volte si, ma giudicate voi chi ci guadagna ad usare lineari da 1,5 - 2 KW.  QUI trovate una spiegazione del rapporto tra dB e potenza

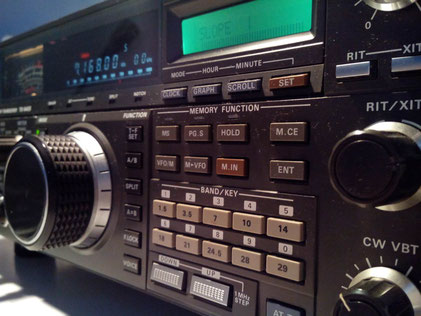

Qui accanto, il profilo del Kenwood TS940S nella mia stazione. Una radio che riunisce in sè qualita' tecniche e design di stile. Tipica modulazione Kenwood in SSB, superba ricezione del CW, e con il vantaggio in piu' rispetto alle radio moderne di essere ancora riparabile (....forse)

A proposito, tra le varie cose che si trovano in rete sul TS940, una delle piu' famose e' quella dei FET 2SK125 capovolti nel primo stadio RF e nel primo mixer. Non c'e' nessuna correzione da fare ! I due FET sono simmetrici quindi il Source e il Drain sono intercambiabili.

Vuoi vederlo dentro? Eccolo QUI

La Mosley Mini32-A

La foto mostra il coassiale subito dopo il balun che si era sganciato dal boom. Successivamente l'ho messo a posto assicurandolo saldamente.

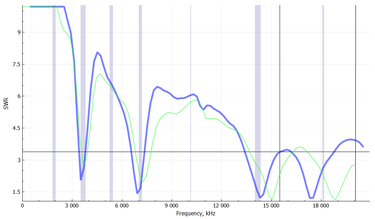

Qui il profilo SWR della mia Mosley.

Sul palo di sostegno si vede l'aggancio del balun 4:1 del dipolo OCF, i cui fili si dipartono dalla scatola del balun e scendono in V invertita con un angolo molto aperto.

Il balun 4:1 del dipolo OCF e' autocostruito, e' del tipo 4:1 Guanella in corrente, usando due toroidi FT240-43.

Per i dettagli riguardo al balun, vedere QUI

Il dipolo OCF (Off Center Fed dipole). Spesso chiamato erroneamente Windom:

una comoda antenna multibanda da progettare accuratamente. Pregi e difficolta' costruttive: leggi QUI (in costruzione)

Antenna EA642ZB7 : 50, 70, 144-146 Mhz

Una antenna piccola e leggera ma con delle istruzioni di montaggio piuttosto confuse e pasticciate: le misure riportate per alcuni elementi  sono diverse da quelle reali, e un paio di tubi di alluminio hanno un diametro interno piu' piccolo del perno di unione.

Di conseguenza sono stato costretto a limare le estremita' degli elementi di aggancio per poterci innestare i tubi di alluminio. Per i dettagli, vedere QUI .
