La mia Mini-direttiva Mosley M32-A montata sul terrazzo.
2 Elementi tri-banda 20-15-10 metri
Pubblicita' della Mosley su "Amateur 73 Radio" 1971
Le istruzioni di montaggio della M-32A non sono disponibili su web. Si trovano pochi video, di cui alcuni presentano ERRORI nel montaggio. Attenzione. Qui un esempio:

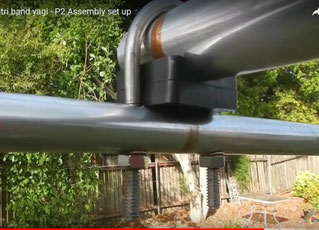

WRONG : Esempio di montaggio errato del riflettore della Mini32-A sul boom. L'elemento di appoggio deve essere quello in lega di alluminio (colore grigio argenteo) e NON quello plastico (nero) come in foto.
Stesso discorso vale per il dipolo radiante.
Vedi foto sotto l'esempio corretto...

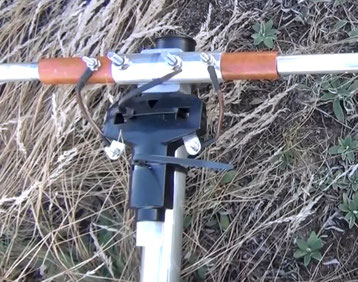

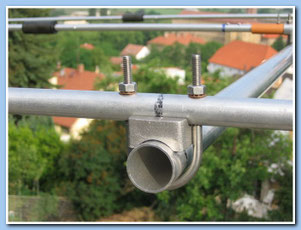

Esempio di montaggio corretto
WRONG: Mosley sconsiglia l'uso di un balun in ferrite sul punto di montaggio del coassiale, fatta eccezione per 3-4 spire di cavo avvolto su se stesso con un diametro di circa 15-20 cm.

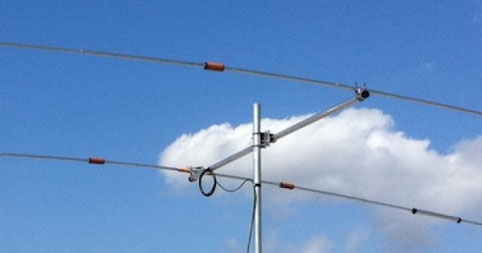

Esempio di "balun" da usare.
